Lösungen : Hochvolt-Sensoren bis 6 kV DC zur Messung an Batteriesystemen und Hochvolt-Komponenten von Elektrofahrzeugen
Die Automobilindustrie erfährt zurzeit eine umfassende Veränderung ihrer Antriebstechnik weg von Verbrennungsmotoren hin zu elektrisch angetriebenen Fahrzeugen. Dabei hat der Antriebsstrang von E-Fahrzeugen einen gänzlich anderen Aufbau als der von Fahrzeugen mit Verbrennungsmotor.
Hochleistungsbatterien im Bereich der E-Mobilität müssen hohen Anforderungen hinsichtlich der verwendeten Materialien genügen. Kurze Ladezeiten mit hohen Strömen, große Kapazitäten für große Reichweiten beim Betrieb der Fahrzeuge und die Versorgung weiterer Komponenten im Elektrofahrzeug reizen Batteriesysteme und ihre Komponenten bis an die Grenzen aus. Dabei wird ein großer Teil der Energiebereitstellung in Wärme umgesetzt, die erfasst, kontrolliert und geregelt werden muss.
Reguläre Thermoelemente – sowohl Mantelthermoelemente als auch einfach isolierte Thermopaare – erfüllen die Anforderungen der Spannungssicherheit nicht. RÖSSEL-Messtechnik bietet anschlussfertige Thermoelement-Anschlussleitungen zur Temperaturmessung an Hochvolt-Komponenten aus dem Bereich E-Mobilität.
Die Herausforderung
Aktuell werden ausschließlich Lithium-Ionen-Akkus in E-Fahrzeugen verbaut. Sie überzeugen durch ihren langen Lebenszyklus und eine große Energiedichte. Dabei werden Tausende Lithium-Ionen-Zellen in einem Akkublock gebündelt.
Im Bereich der Entwicklung moderner Batteriesysteme und der damit verbundenen hohen Betriebsspannungen werden spezielle Messmodule eingesetzt, die den besonderen Anforderungen an die Sicherheit genügen müssen. Zum Schutz der Anwender von Temperaturmessungen im Hochvolt-Bereich dürfen ausschließlich Komponenten verwendet werden, die mindestens der dreifachen Höhe der Betriebsspannung entsprechen.
Standardthermoelemente, Mantelthermoelemente und isolierte Thermopaare erfüllen die Anforderungen an die Spannungssicherheit nicht.
Die Lösung

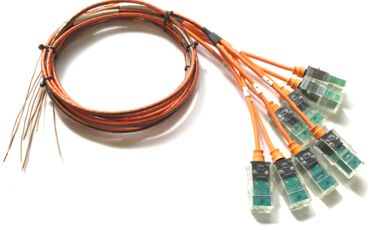

Gemeinsam mit Partnern aus Industrie und Forschung hat RÖSSEL-Messtechnik die passende Lösung entwickelt und serientauglich gemacht: Wir bieten anschlussfertige Thermoelement-Anschlussleitungen zur Temperaturmessung an Hochvolt-Komponenten für den Bereich E-Mobilität und Batteriesystementwicklung.
Der speziell entwickelte Isolationsaufbau erreicht einen hohen Schutz vor Berührungsspannung bei gleichzeitiger Flexibilität der Leitung. Durch die besondere Fertigung des Sensors können an der Batterie bis zu 300 °C gemessen werden. Der Schutzschlauch der Sensorleitung ist resistent gegen aggressive Thermoöle.
Jeder Sensor wird in einem Hochvolt-Kugelbad geprüft und erhält abschließend ein Prüfzertifikat. Für weitere Hochvolt-Prüfungen bieten unsere Standorte die Möglichkeit, bis 5 kV AC bzw. 6 kV DC eine Isolationswertprüfung durchzuführen, ebenso wie eine Durchschlagsprüfung bis 15 kV.
Der Vorsprung

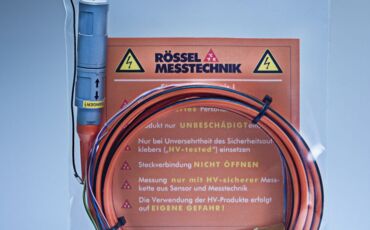

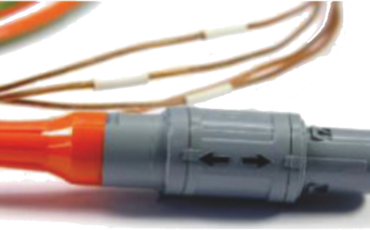

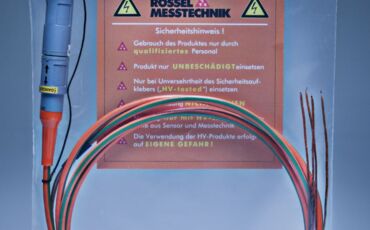

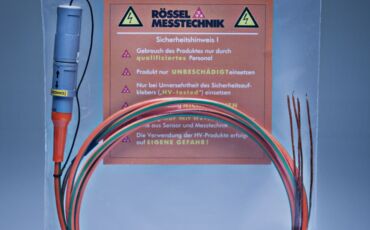

Unsere nach DIN EN 61010 durch den TÜV SÜD geprüften Hochvolt-Kabel können direkt mit allen Hochvolt-Messmodulen verbunden werden und bieten damit anwendungsfreundliche Sensorik für Messungen innerhalb und außerhalb von Batteriekomponenten. Durch den hochwertigen und funktionalen Isolationsaufbau gewährleisten unsere Hochvolt-Thermoelemente und Hochvolt-Pt100 einen sicheren Schutz vor Hochspannungsschäden für Menschen und an Messmodulen. Die Hochvolt-Kabel von RÖSSEL-Messtechnik sind flexibel verlegbar und können auch bei kleinen Biegeradien verwendet werden. Die Betriebsfestigkeit ist bei einer Dauertemperatur von 150 °C für bis zu 3.000 Betriebsstunden garantiert.
Sie stehen vor einer messtechnischen Herausforderung? Wir entwickeln gemeinsam mit Ihnen innovative Lösungen.
